项目背景:
国内领先的钻针生产商,在钻针生产过程中,可能会混产不同规格型号的产品,需要通过视觉检测的方式,将生产的多种不同规格的钻针产品,通过刃长判断进行筛选分类。德斯戈提供的检测解决方案,实现了多种类型产品兼容的同时,克服了钻针复杂形态及高精度的挑战,实现了对钻针规格通过刃长判断的筛选分类目标。
客户需求:
1、刃长(螺纹长):针尖到螺纹槽底端处距离,此检测用来校验相同直径大小的钻针区分不同长度的刃长
2、螺纹槽检测:区分不良品
3、测量范围:1.5-12mm
4、测量精度:±0.05mm
解决方案
测量 ——平面测量
|
机器视觉系统计算测量对象上两个或更多个点或几何位置之间的距离以确定这些测量是否符合规格。一般测量项目有:测量功能特征之间的距离、测量两个边线之间的角度、测量圆心到其边线的距离、根据真实单位校准相机像素。
>>查看详情 |
检测过程:

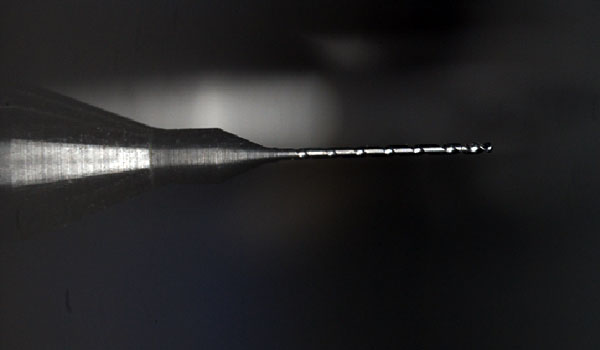

打光效果图:
直径:0.1mm
刃长:1.5mm
直径:3.475mm
刃长:12mm

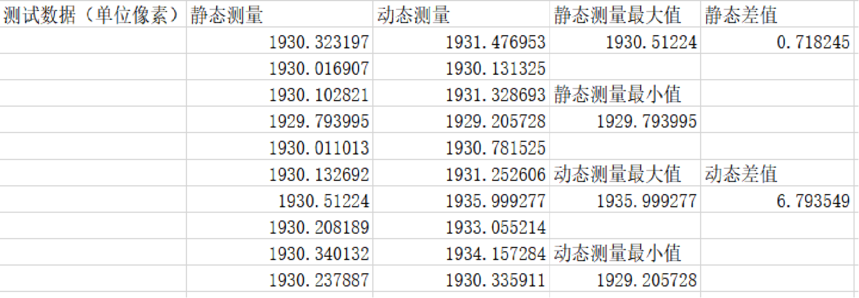

验证效果:

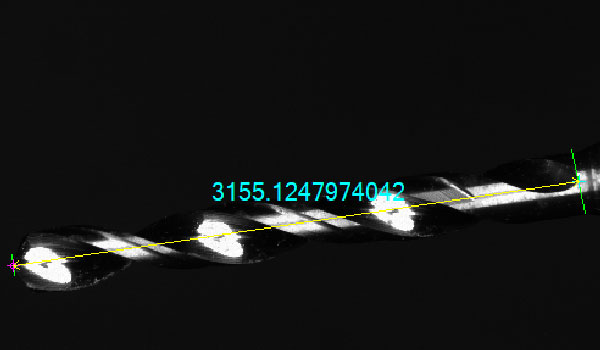

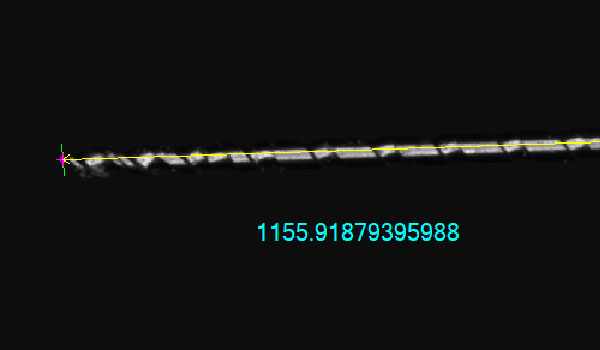

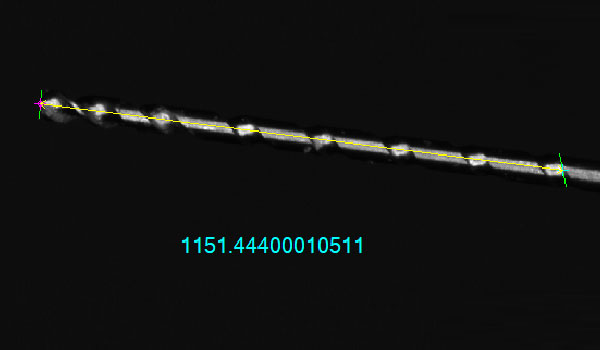

刃长测量数据图:
标记刃长:10mm
检测刃长:9.90mm
标记刃长:10.5mm
检测刃长:10.53mm
标记刃长:4.5mm
检测刃长:4.53mm
标记刃长:10.5mm
检测刃长:10.44mm
标记刃长:4.5mm
检测刃长:4.54mm
标记刃长:3.8mm
检测刃长:3.86mm
标记刃长:3.8mm
检测刃长:3.84mm

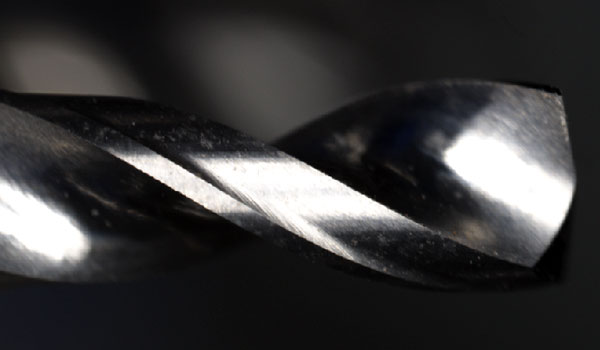

更改镜头后测试打光效果图:
直径:0.2mm
直径:3.2mm
