项目背景:
全球顶级的汽车生产商,其中一款控制面板不仅需检测正面贴装及焊锡检测,还需要对侧面连接器pin针的缺陷及位置度度进行检测,德斯戈给出在侧面增加4套2D相机同时取像拍摄的解决方案,在不影响原有检测需要的同时,进行了pin针有无检测、pin针折断检测、及是否有pin针歪斜检测结果,解决了客户原先打算翻转检测的难题。
客户需求:
检测需求:插槽内pin针有无检测、pin针折断检测、及是否有pin针歪斜检测。
解决方案:
检测
——常规检测
|
通过机器视觉系统,检测产品制造中出现的划痕、脏污、异物等外观缺陷和其他异常,检测装配错误、表面缺陷、损坏的工件和缺失的功能,可确定对象的方向、形状、位置,还可识别功能。
>>查看详情
|
检测过程:
视觉取像效果图:

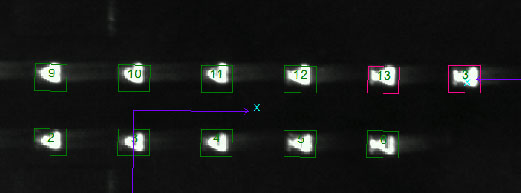

PIN针检测整体图像:
OK样品图
NG样品图
上方为OK样品图和NG样品图,若PIN针正确处于小方框内,则识别为OK。
若存在缺陷则会报错,识别为NG,通过检测PIN针是否处于正确位置来最终确定产品的好坏。
验证效果:

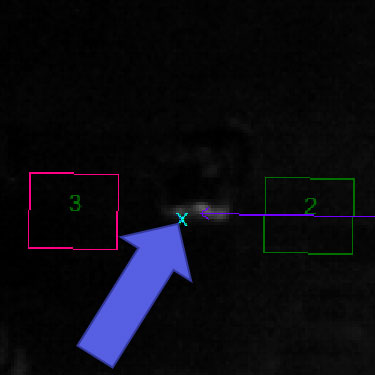

PIN针歪斜检测:
OK样品图
NG样品图
上方为OK样品图和NG样品图,若有歪斜的Pin针,则会像下方的图像所示,脱离正确的位置,并会判为NG;
若产品在正确位置,则一切正常,判为OK。
PIN针有无检测:
OK样品图
NG样品图
上方为OK样品图和NG样品图,若Pin针不存在,在小方框内图像为黑色,
若Pin存在,在小方框内图像会有白色小点,以此来判断Pin针的有无。
PIN针折断检测:
OK样品图
NG样品图
上方为OK样品图和NG样品图,若存在折断的PIN针,因反射光线较少,会被判定为NG;
但仅限于折断较多的PIN针,如果折断的比较短会不容易判断出来。
