电池极片检测项目背景： 待补充 客户需求：

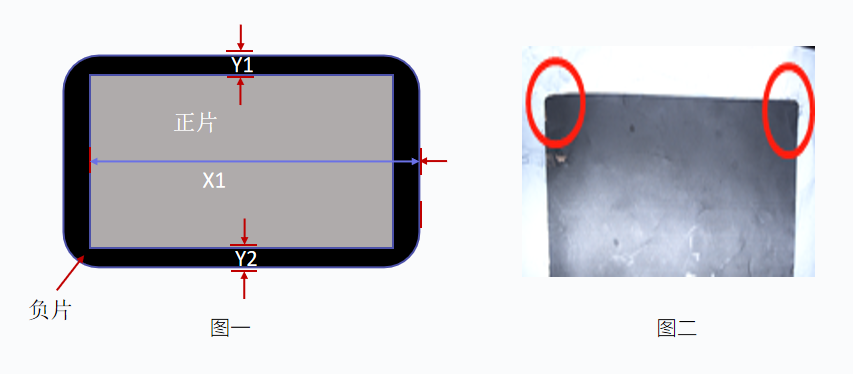

1、检测正负片单元对齐度，通过测量上下产品边缘之间的间距来检测单元对齐度 (图一） 2、产品尾边R角测量（图二） 解决方案： 待补充 验证效果： 1、单元对齐度检测

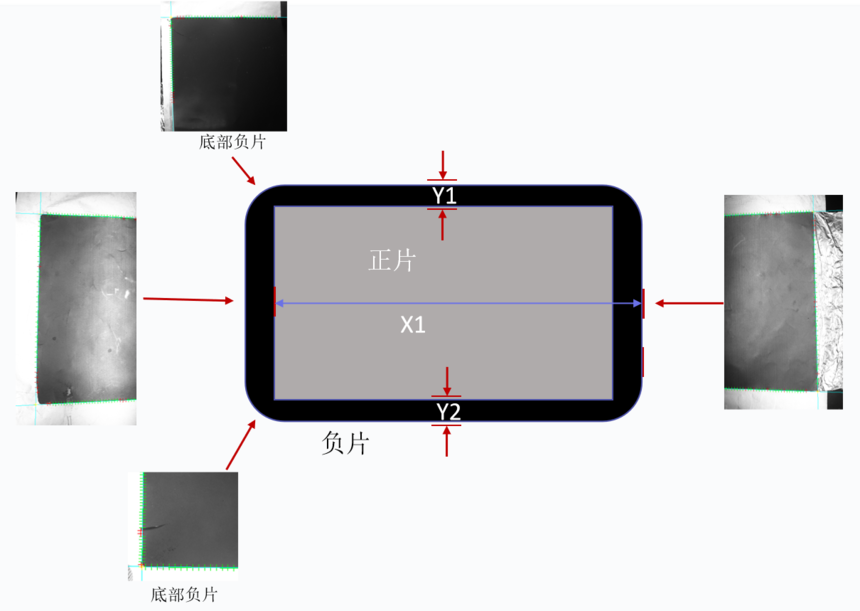

上面2个相机和下面2个相机经过标定算法后，已经统一到一个共同的世界坐标系中；再使用边线查找工具，可以找出贴合后正负片的边缘，然后测量各边之间的间隙来检查正负片单元对齐度，测试时设定合适的阈值来判定是否合格。 2、正片尾边R角度检测

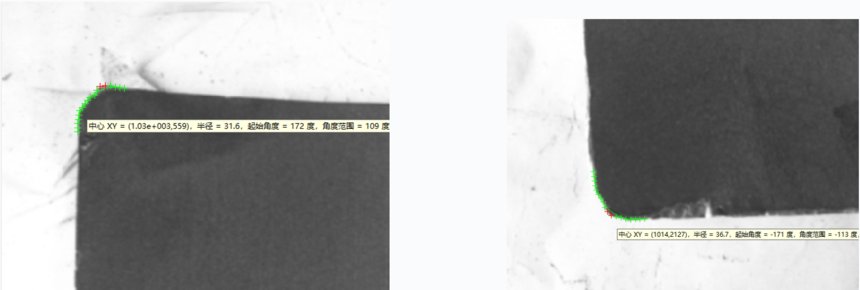

对产品上部左上角及左下角R角添加找圆工具； 从找圆工具检测结果中获取产品左上角R角（图一）及左下角R角（图二）半径信息，检测时设置合适阈值来判定是否OK。 相关产品：
