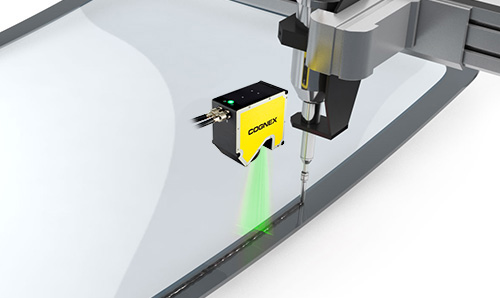

DSMax 3D

DSMax 是市面上速度快、分辨率高的激光束 3D 位移传感器，用于以三维形式采集图像和检测产品。

此款传感器可提供以下功能：

• 在全测量范围实现高扫描速率（高达 18 kHz）

• 图像分辨率最大值（2000 个轮廓点）

• 快速高动态曝光（HDR）图像

这些功能使该传感器适合测量和检测电子元件之类的较小的部件，这些部件可能具有高反光和不反光特征。

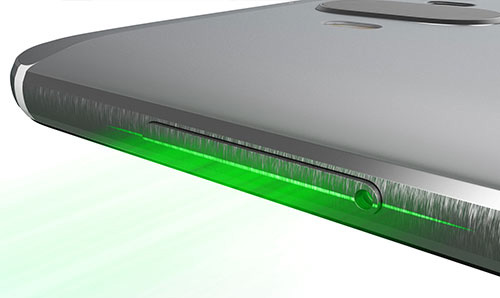

对较小的细节部分进行准确的三维检测

DSMax 将 2000 个轮廓点集中到 31-mm 的视野 (FOV) 中。遍布视野中的轮廓点数量越多，越能详细揭示该部分

的细节并提高三维图像的精度，使三维检测更加准确。

快速循环增加吞吐量

DSMax 采集高分辨率三维图像的速度比市面上的其他位移传感器快 5 倍。DSMax 使用高速成像仪、高速压缩传

感技术和 CoaXPress® 方案，以大分辨率实现高达 18 kHz（完全视野）扫描速率，在缩短循环时间的同时增大

吞吐量。

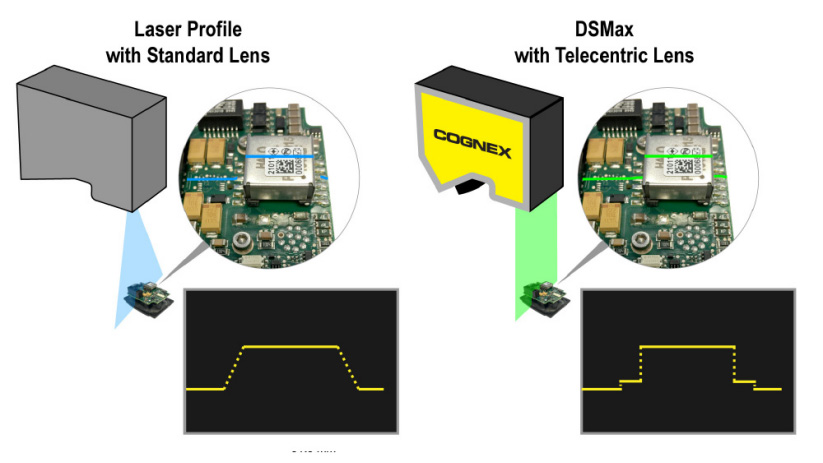

远心光学件配置优化成像系统

DSMax 配备远心镜头，可以减少阴影并得到高对比度图像。其通过将激光束直接引导至物体，减少从镜头反射的

光，增加反射回至成像仪的光来实现这一点。远心光学件配置适合高精度测量，其准确性、可重复性和吞吐量都是

应用所必需的。

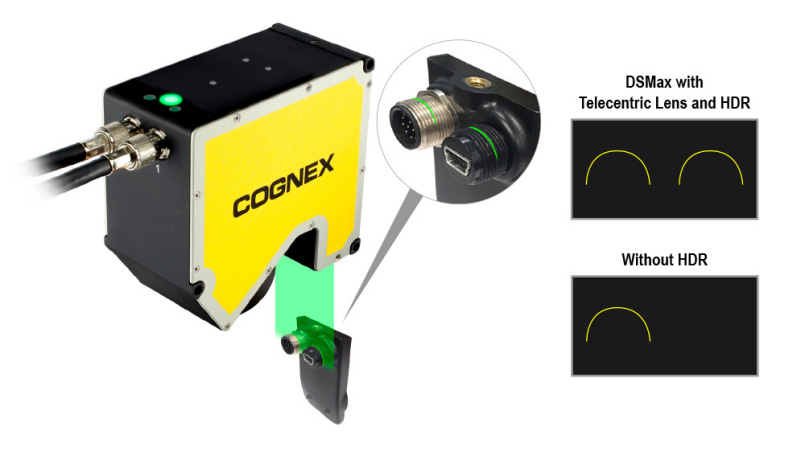

快速高动态范围 (HDR) 改善图像采集

DSMax采用快速HDR技术采集图像，减少了图像中的噪点，并提高了准确度。 HDR 会防止 DSMax 受到某一

部分明亮或高度反光特征的影响，为机器视觉检测提供最佳图像。

视觉工具

DSMax 配备可靠、成熟的 3D 工具集，可用于物体定位、测量和检测。集成开发环境简化了应用设置，缩短了开

发时间。

3D 校准工具

3D 校准基于图像的培训工具，用于查找三维空间中的一个或多个部分相对于相似参考部分的方

向。3D 校准适合机器人拣选应用的物体定位，无论物体固定效果如何，均可让其他工具进行准

确测量。在左图中，3D 校准工具确认了组件的正确位置。

高度计算器工具

高度计算器工具将根据参考平面提供物体的真实高度。本例中，工具将相对于外壳来测量 SIM

托盘的高度。

体积计算器工具

体积计算器工具会收集 3D 图像的体积数据，提供平放在特定表面上的物体的精确体积。对于左

侧的图像，工具会测量涂在天窗上的粘合剂的体积。

截面工具

截面工具会提取一层图像，然后测量该区域的轮廓，以进行维度检测。本例中，工具将提供组

件高度和位置的截面验证。
