项目背景:
全球顶级品牌的汽车制造生产商,需要针对其中一款零部件的腔体生产过程进行制程检测,包括点胶检测,尺寸测量,螺丝检测等。德斯戈提供的检测解决方案,采用多工位布局的方式,匹配不同工位检测不同项目,对自动化点胶、锁附螺丝、尺寸测量等进行过程管控,降低了生产过程的品质风险,提升了自动化生产线的出货良率。
客户需求:
检测需求:
1、点胶检测
2、尺寸测量
解决方案:
检测 ——常规检测
通过机器视觉系统,检测产品制造中出现的划痕、脏污、异物等外观缺陷和其他异常,检测装配错误、表面缺陷、损坏的工件和缺失的功能,可确定对象的方向、形状、位置,还可识别功能。 >>查看详情 | 测量 ——平面测量
机器视觉系统计算测量对象上两个或更多个点或几何位置之间的距离以确定这些测量是否符合规格。一般测量项目有:测量功能特征之间的距离、测量两个边线之间的角度、测量圆心到其边线的距离、根据真实单位校准相机像素。 >>查看详情 |
验证结果:
使用高可靠性、高稳定性品牌工业相机以适应各种具有挑战的工作环境,确保每一次检测都万无一失。
一、点胶检测:
使用模板匹配工具对产品进行定位

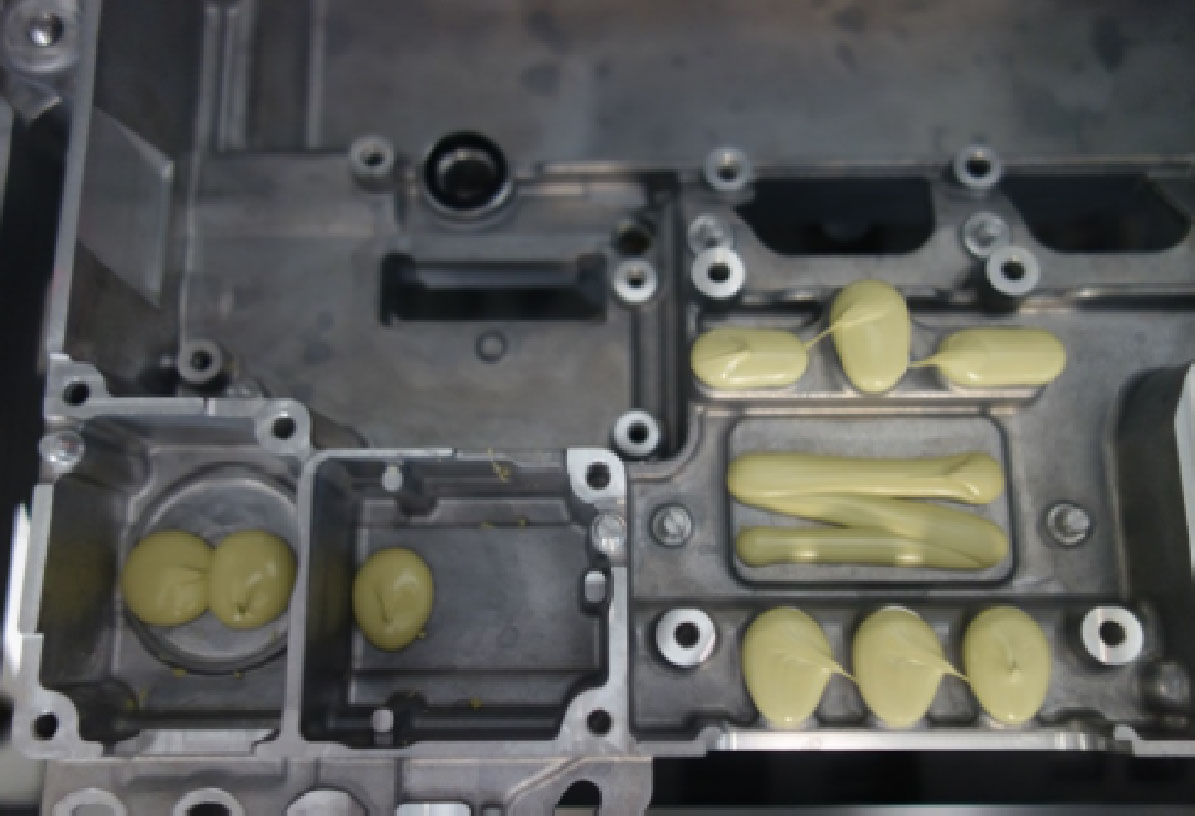

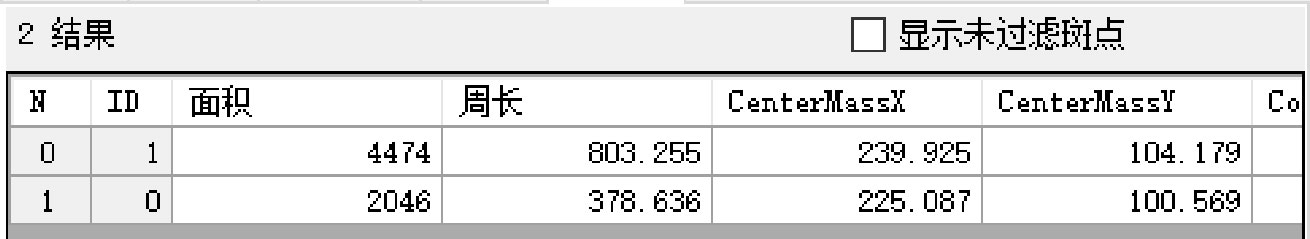

计算出胶水的个数,周长及面积,来判断产品是否多胶、断胶、溢胶等。(绿色为视觉检测出的胶水区域)
可对屏蔽区域进行多胶缺陷检测。
采用与前一样的胶水检测方式,对产品进行检测
二、尺寸测量:

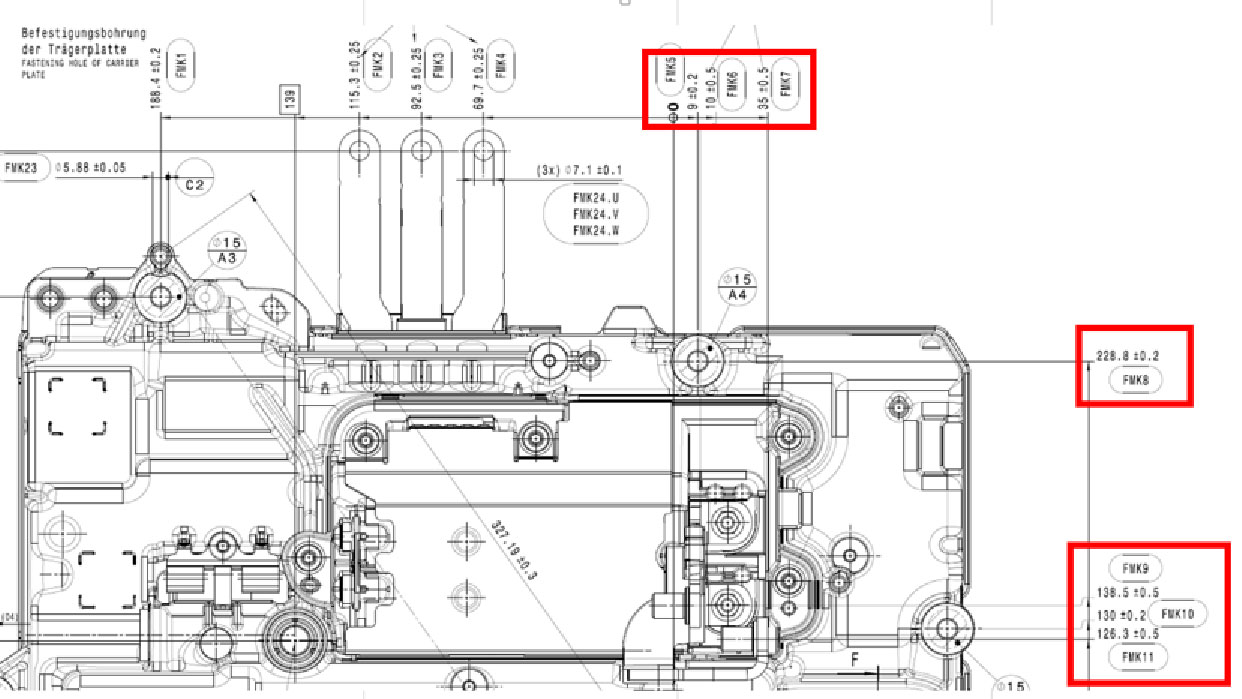

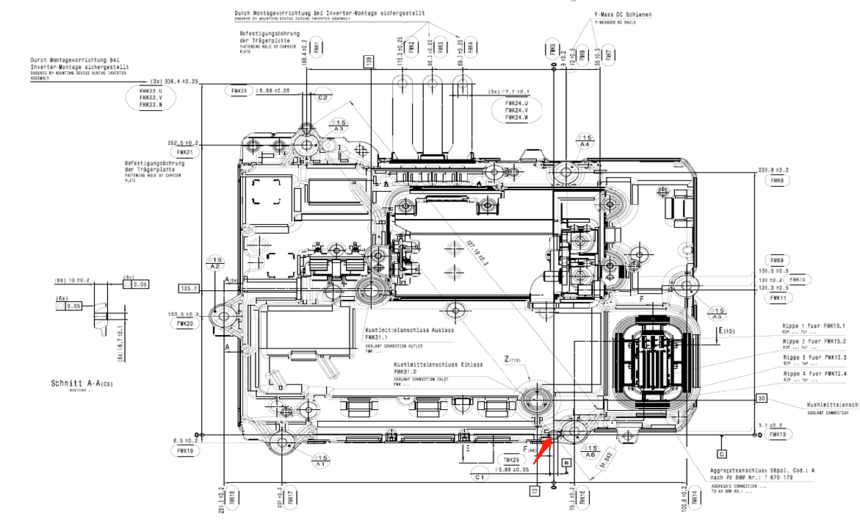

找到红色箭头所指的圆并计算其中心点的位置,作为坐标原点并建立产品坐标系。

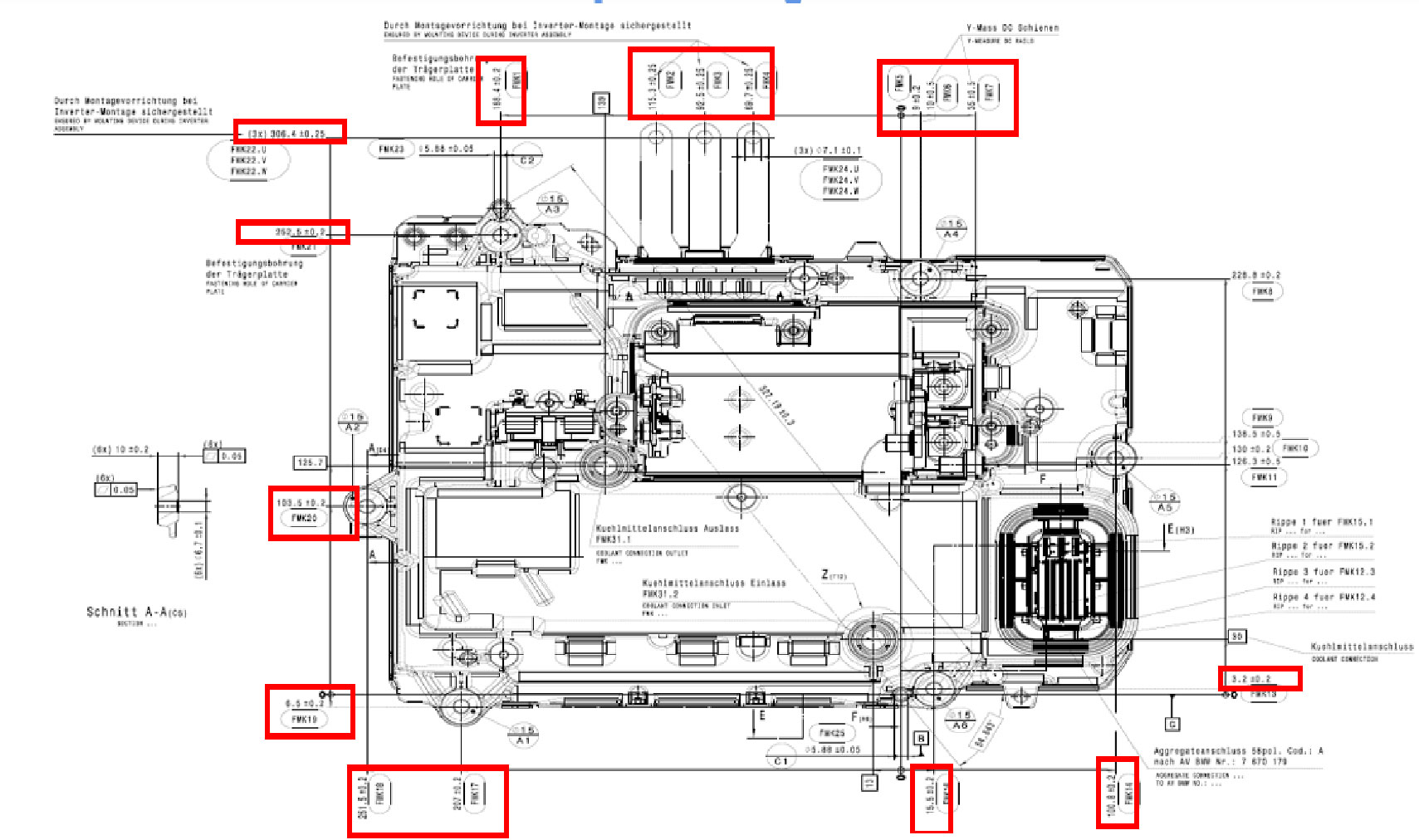

在产品坐标系下,分别使用找圆算子、点距离算子测量产品各个螺孔位置度。视觉软件将其判定为OK,否则判定为NG并报警。

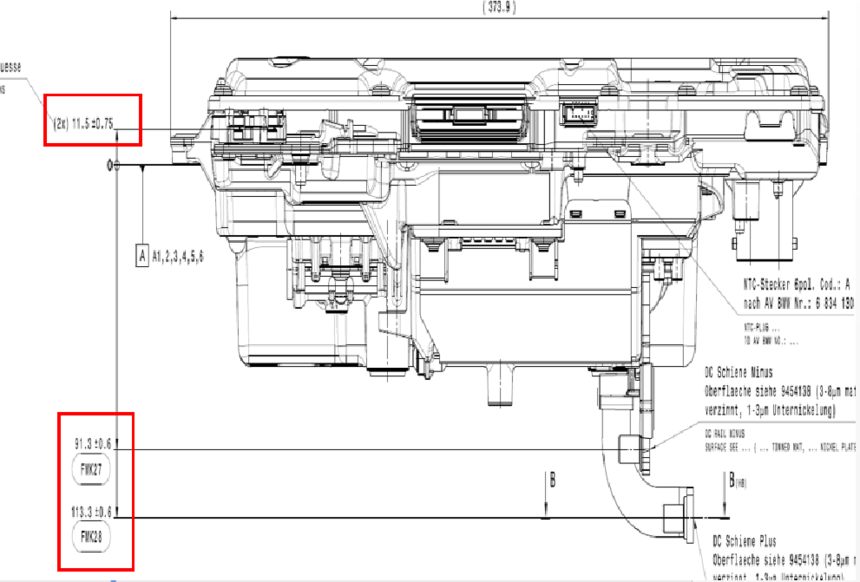

使用模板匹配算子对产品进行定位并建立产品坐标系,计算出产品的加工尺寸;
对产品进行定位并建立产品坐标系,再计算出产品的螺母位置度;
对产品进行定位并建立产品坐标系,再计算出产品的工件安装位置度;
