新能源电池盖厚度的3D视觉测量项目背景: 国内某知名的新能源电池制造商,需要对后盖的厚度进行管控。德斯戈提供的检测解决方案,采用了产品在中间,上下部署两组线激光对扫的成像解决方案,结合3D标定和多3D拼接技术,此方案有效地针对电池盖厚度进行了高精度的管控。 客户需求: 测试需求:3D测量电池后盖厚度 解决方案

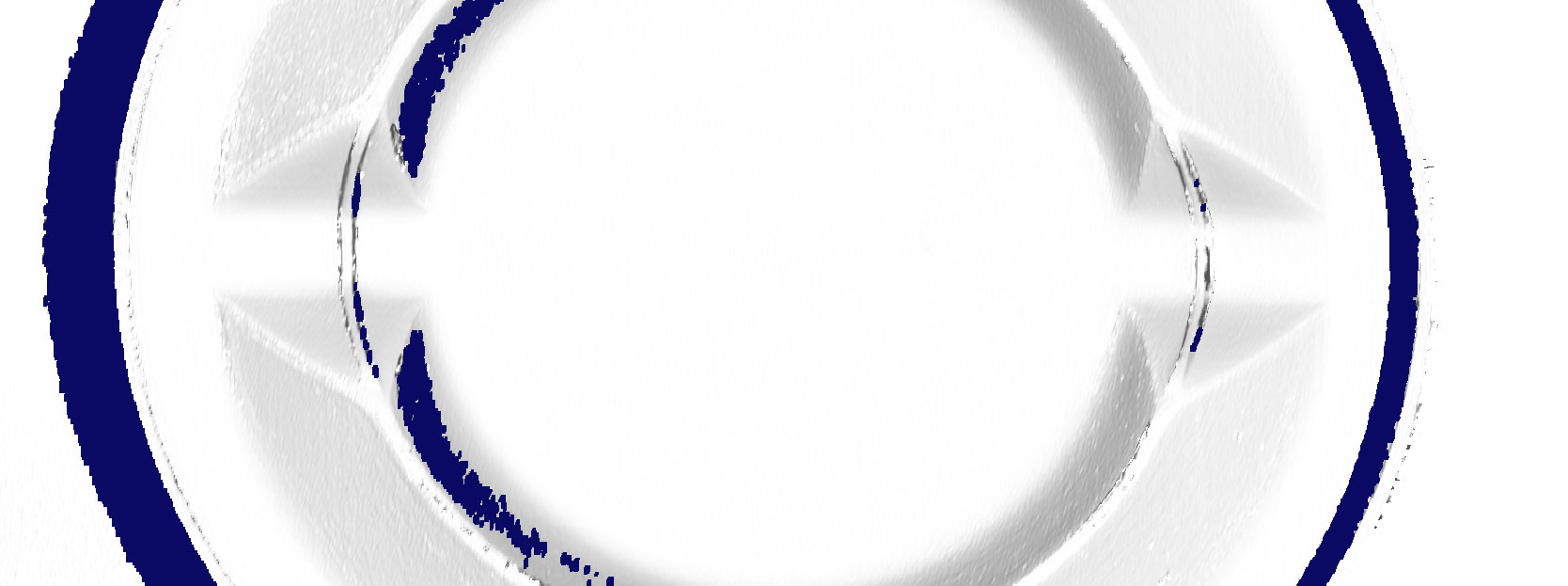

检测过程: 1 通过两个3D相机扫描,相机固定,产品移动,得到电池后盖正面和背面的3D图 2 通过一定的图像预处理,使用平面拟合工具和高度差工具,得出厚度 使用单个DSMAX进行扫描,正面成像效果: 使用单个DSMAX进行扫描,背面成像效果: 验证效果: 电池后盖厚度3D视觉测量效果 经过一定的预处理后,使用平面拟合工具和高度差工具,即可测量待测平面处与底面的高度差,如上图,电池后盖的图示厚度为0.16mm; 相同技术案例
