手机中框槽孔尺寸视觉测量项目背景： 国内某知名手机中框制造商，需要对生产出的产品测量孔位尺寸，提升品质。德斯戈提供的检测解决方案，采用4相机模式对中框4个面进行拍照，并针对感兴趣的区域使用卡尺等工具进行精准测量，从而解决了人工测量精准度不高的情况。 客户需求：
检测需求：测量手机中框音量及开机按键槽、耳机、充电孔的尺寸及位置。 解决方案

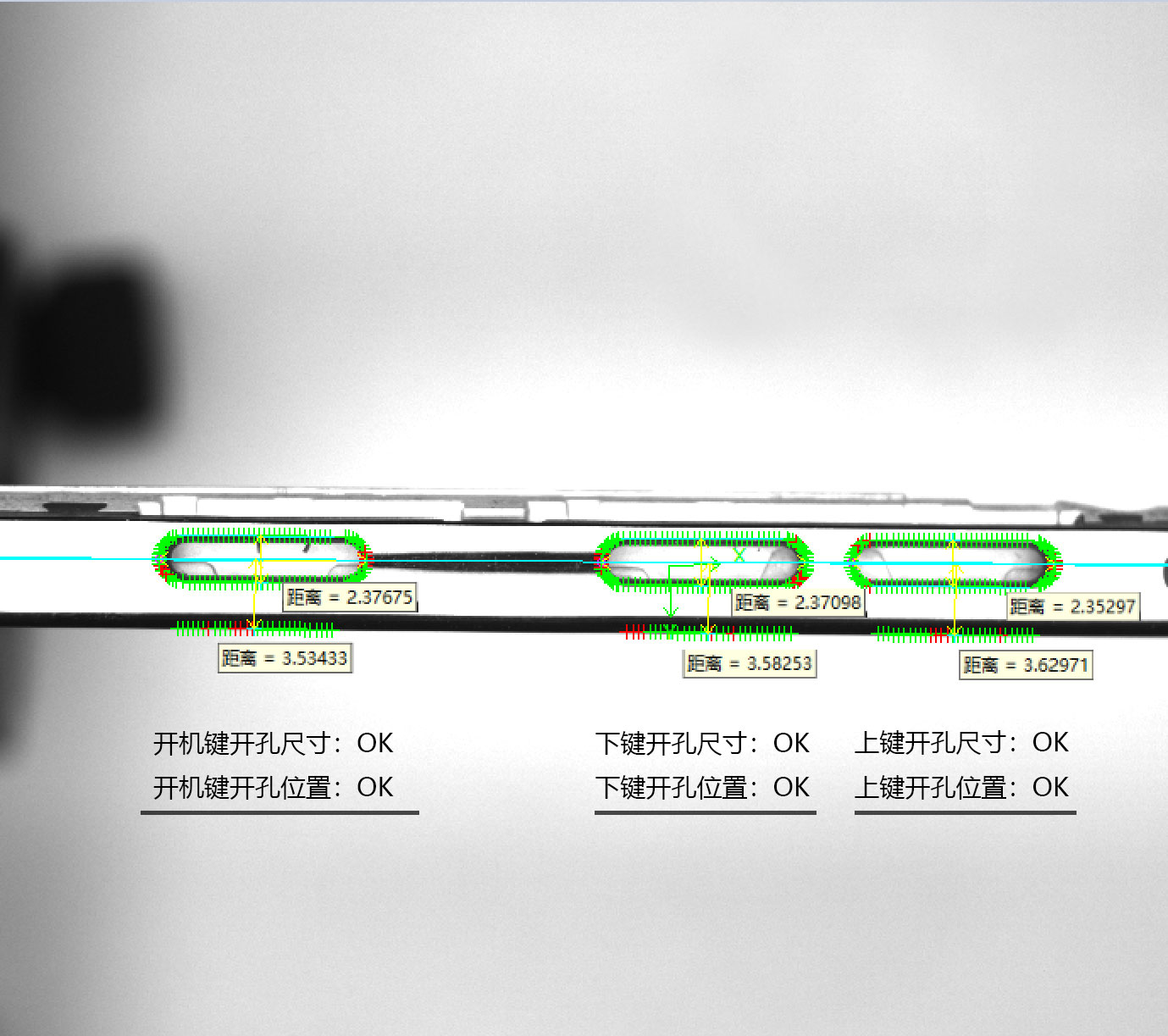

测量过程： 手机中框按键槽检测方案 1、对产品进行定位：对产品中特征区域进行模板训练，检测时进行模板匹配来定位到当前产品位置（图一） 使用找线及找圆工具，拟合出按键槽轮廓；然后用测距工具测量

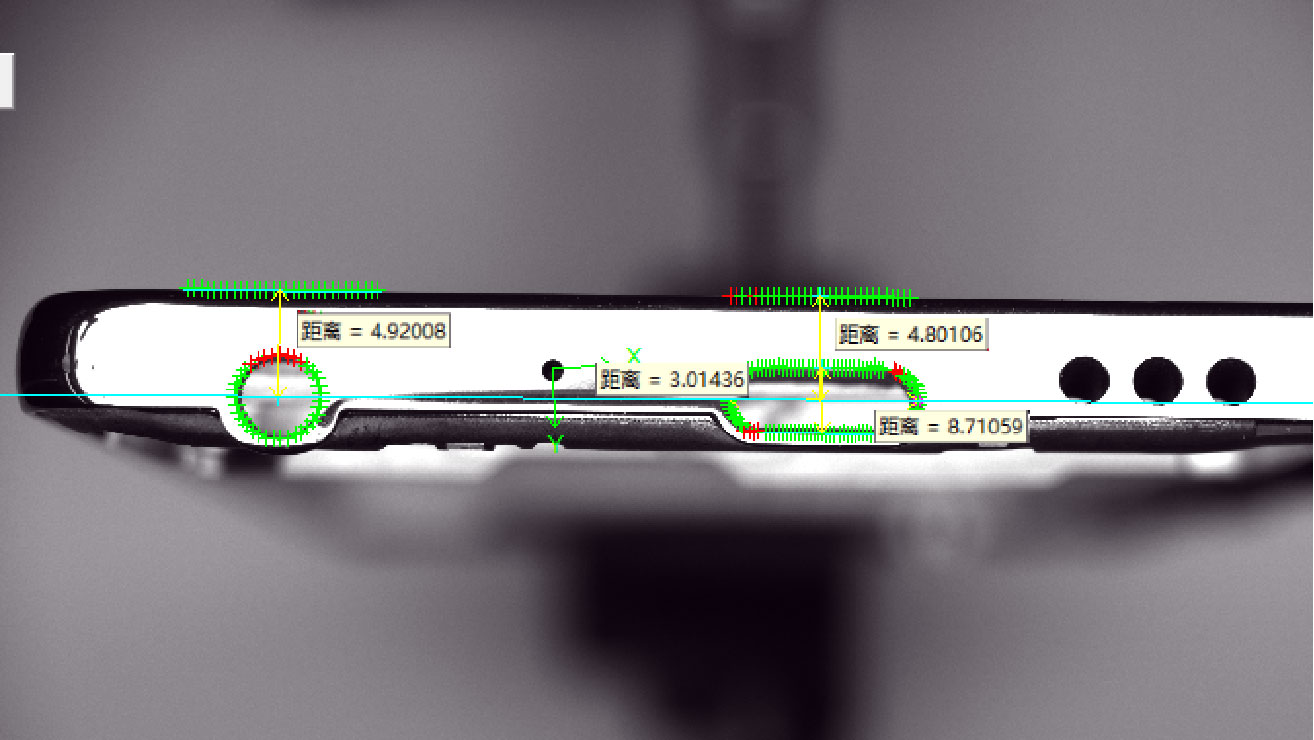

2、出两端之间的距离来测量尺寸以及按键槽与边框的位置度（图二）
手机中框充电及耳机孔检测方案： 1、对产品进行定位：对产品中特征区域进行模板训练，检测时进行模板匹配来定位到当前产品位置（图一） 使用找线及找圆工具，拟合出充电孔轮廓；然后用测距工具
2、测量出两端之间的距离来测量尺寸（图二）

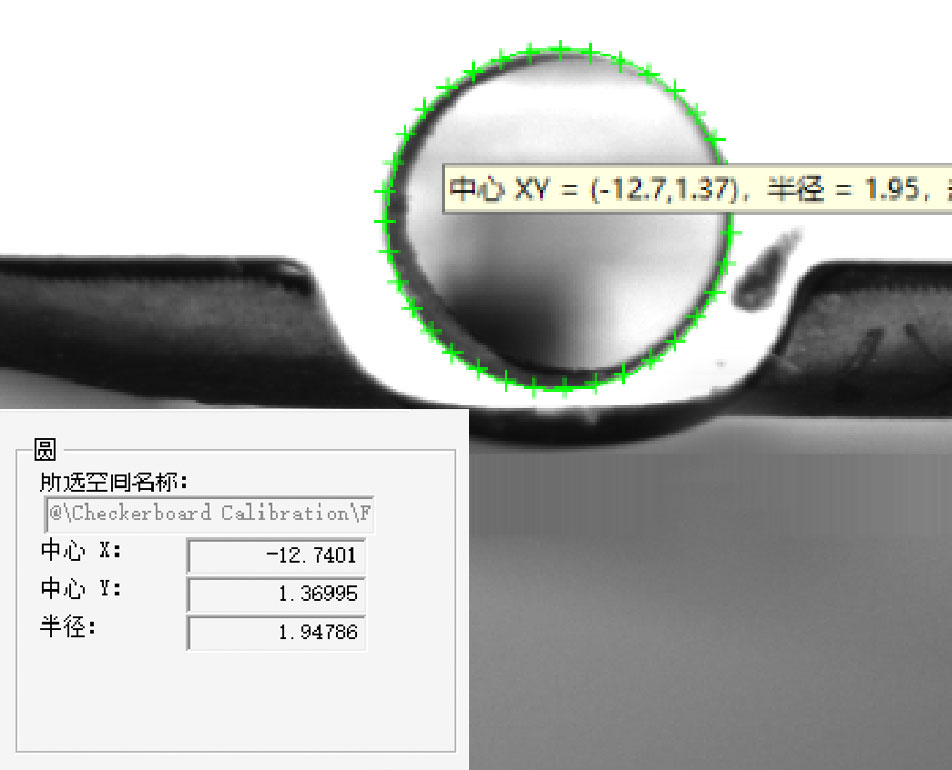

3、使用找圆工具，拟合出耳机孔轮廓，获取到孔圆的半径；从耳机孔圆中心到产品边创建工具测量耳机孔到产品边框距离来测试位置度。

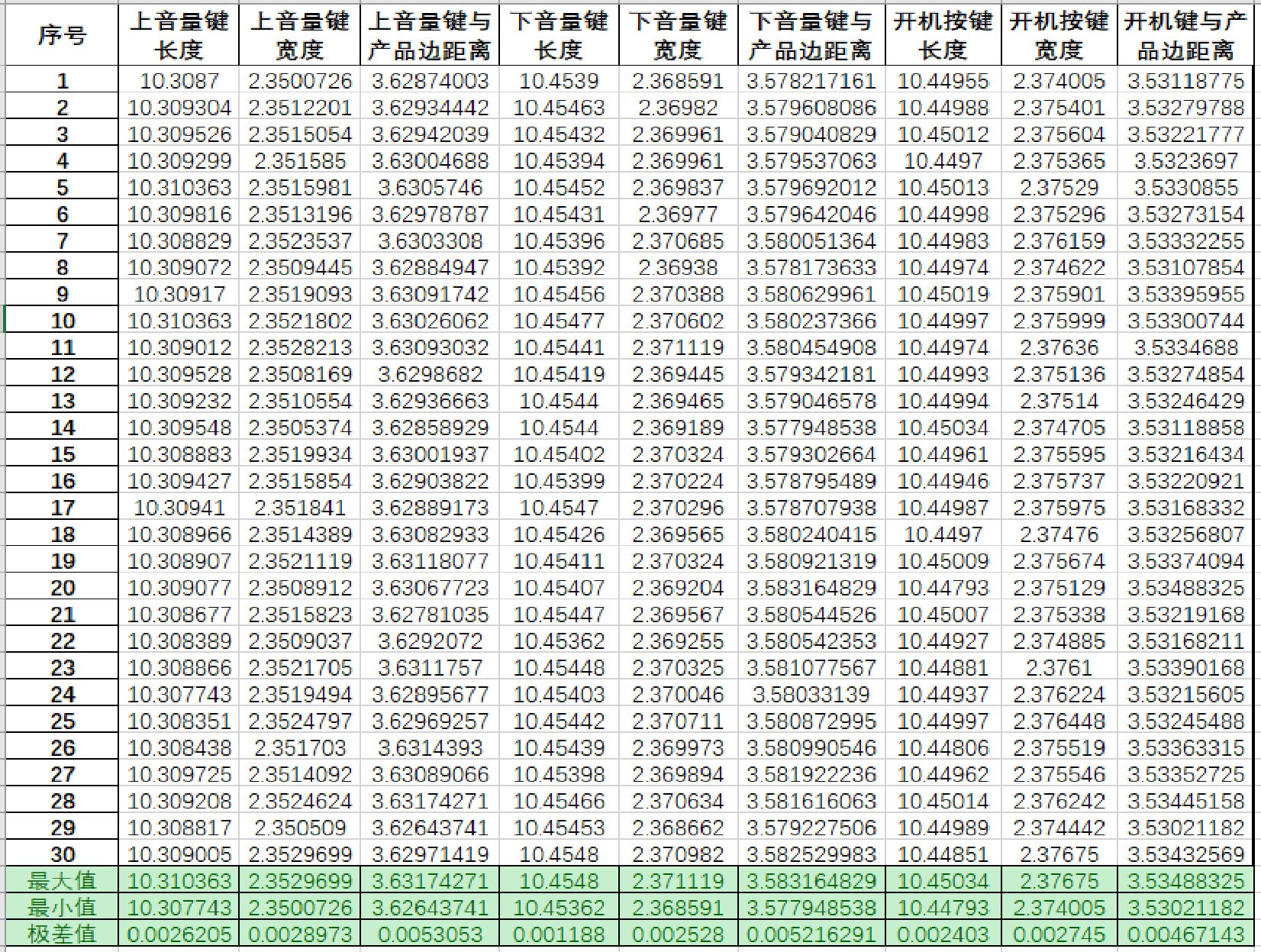

验证效果： 静态重复性检测 将一个产品静态放置，触发相机拍照30次；收集检测出的数值进行统计，确认其静态重复测试精度(0.005mm)
