光学片组高精度视觉对位项目背景: 国内某知名材料制造商,需要在组装过程中对产品进行高精度对位。德斯戈提供的专业对位软件,采用远心镜头方案,结合视觉算法,能够提供微米级别的视觉对位。 客户需求: 项目需求: 1、光学片定位 2、光楔定位 3、FR定位 4、检测光学片、光楔、FR位置是否准确 解决方案:

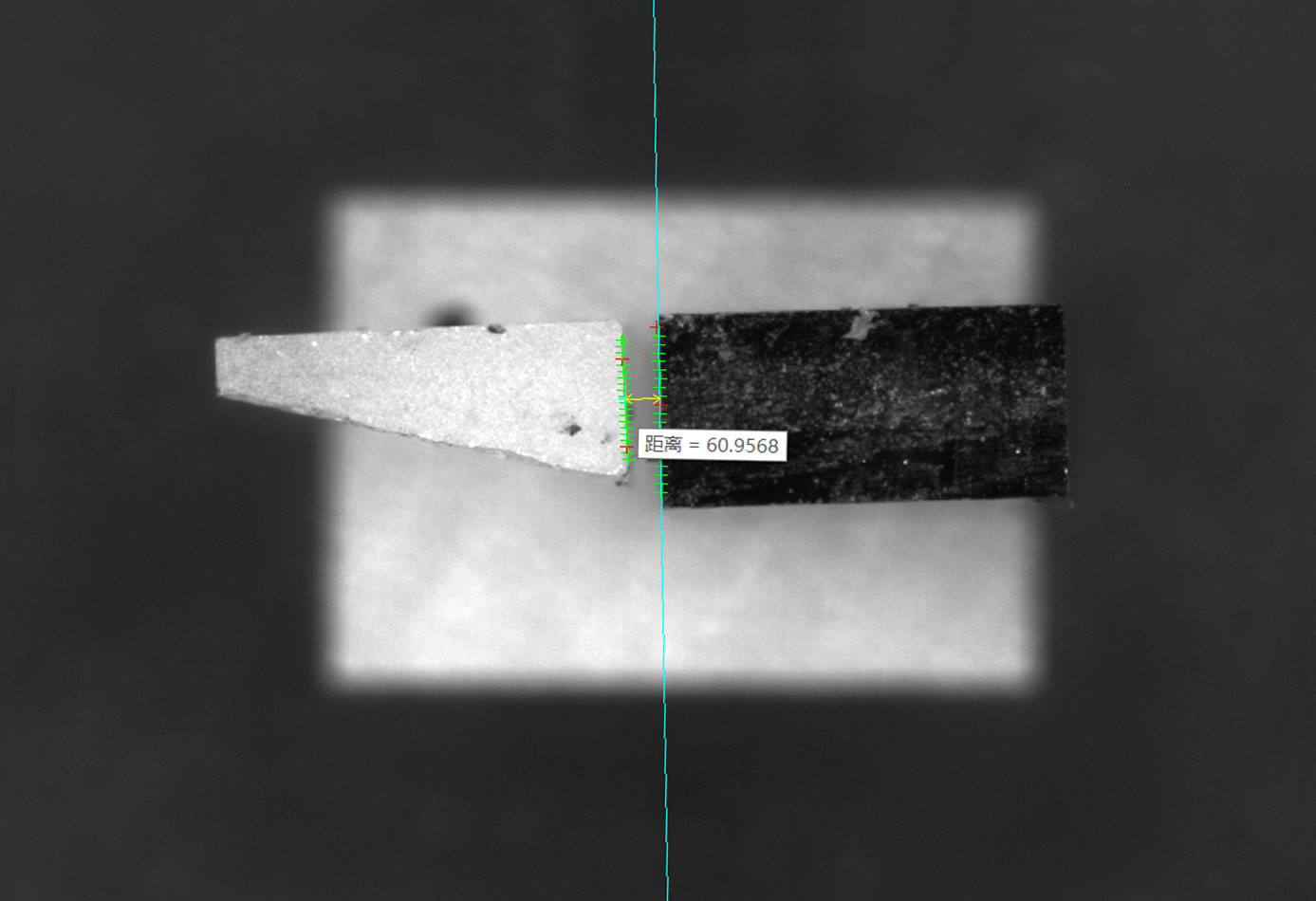

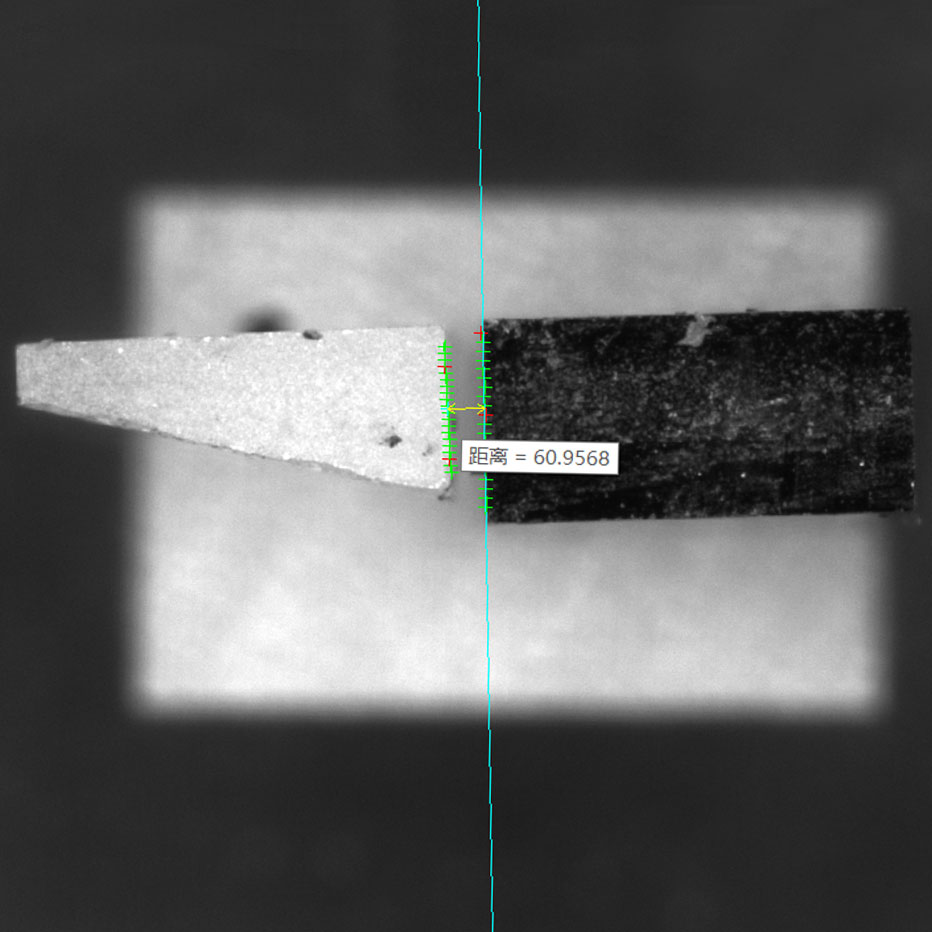

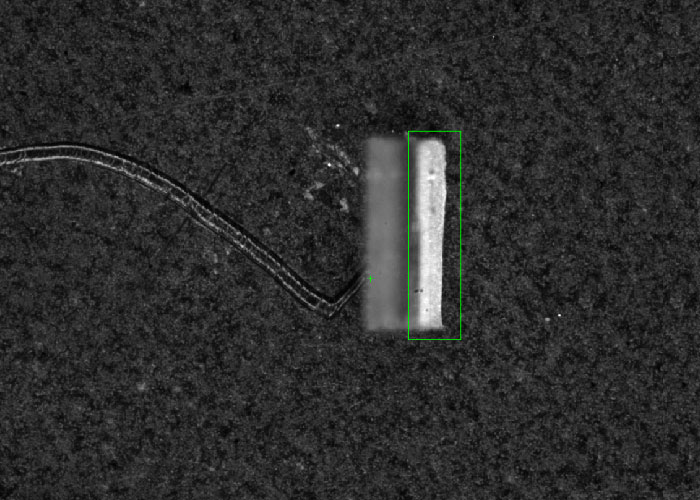

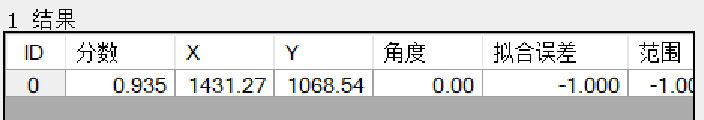

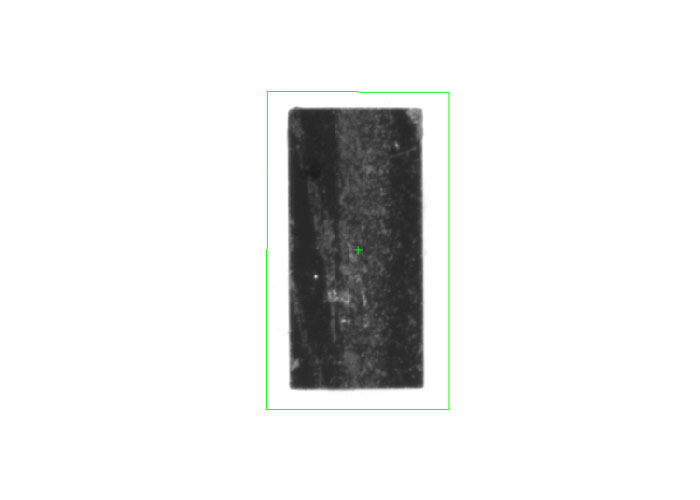

检测过程: 光学片定位(粗定位) 完成设备的标定后,相机和运动轴将统一到一个世界坐标系,此时设备发送指令一让相机拍照光学片,相机通过VisionPro模板匹配工具,可以准确找出光学片的坐标从而获取产品的姿态,此时可直接计算出所需变换的姿态X,Y,R 光楔定位(大头朝下,粗定位) 完成设备的标定后,相机和运动轴将统一到一个世界坐标系,此时设备发送指令二让相机拍照光楔,相机通过VisionPro模板匹配工具,可以准确找出光楔的坐标从而获取产品的姿态,此时可直接计算出所需变换的姿态X,Y,R FR定位(粗定位) 完成设备的标定后,相机和运动轴将统一到一个世界坐标系,此时设备发送指令三让相机拍照FR,相机通过VisionPro模板匹配工具,可以准确找出FR的坐标从而获取产品的姿态,此时可直接计算出所需变换的姿态X,Y,R 光楔定位(大头朝上,粗定位) 完成设备的标定后,相机和运动轴将统一到一个世界坐标系,此时设备发送指令四让相机拍照光楔,相机通过VisionPro模板匹配工具,可以准确找出光楔的坐标从而获取产品的姿态,此时可直接计算出所需变换的姿态X,Y,R 验证效果: 光学片、光楔、FR定位 完成设备的标定后,上下相机和运动轴将统一到一个世界坐标系,此时通过相机一VisionPro模板匹配工具,可以准确找出光学片的坐标从而获取产品的姿态,通过相机二模板匹配工具可以准确的获取光楔的姿态,此时可直接计算出光学片与光楔、FR对齐所需变换的姿态X,Y,R FR、光楔检测 定位完成后,下相机再次拍照,再通过找线工具分别找出光楔、FR的边缘,通过循环连接点到线的距离,分析边缘点,可以判断出两个产品之间是否平行及是否缺角、崩边
